Engenharia reversa de um módulo piggyback: do bytecode ao app novo

Sumário 🔗

1. Introdução
2. O que é um módulo piggyback
3. O app original
4. Duas fontes de verdade
5. O protocolo, byte a byte
6. O mapa e o quebra-cabeça do CRC
7. Os desafios que não estavam no código
8. A arquitetura do app novo
9. Validando dentro do carro
10. A nova interface
11. Ganhos em estabilidade e performance
12. Conclusão

Introdução 🔗

Todo carro com módulo de potência vem com um app. Nem todo app merece o carro.

Meu carro tem um módulo Bpower: uma caixinha que fica entre o sensor de pressão do coletor e a central do motor, controlada pelo celular via Bluetooth.

O app oficial funciona. Mais ou menos.

Ele mostra n/c em quase tudo até conectar. Tem botões que não fazem nada. Não reconecta sozinho se você reinicia o Bluetooth. E, como descobri da pior forma, às vezes mostra um modo de potência que não é o que o módulo está usando.

Então fiz o que qualquer engenheiro faria: abri o app, descobri como ele conversa com o módulo e escrevi outro.

Este texto conta como foi essa engenharia reversa, os problemas que só apareceram no tráfego real e o que mudou entre o app original e o novo.

O que é um módulo piggyback 🔗

Um módulo piggyback não reprograma a central do motor (ECU). Ele “pega carona” no chicote.

O módulo intercepta o sinal do sensor de pressão do coletor (MAP) e entrega para a ECU um valor um pouco menor do que o real. A ECU acha que o turbo está entregando menos pressão do que deveria e compensa pedindo mais.

Quanto menor o sinal, mais a ECU compensa. Os níveis de potência do app (Eco, Stock, Sport 1 a 7, Race) escolhem o quanto o módulo mexe nesse sinal.

Isso parece teoria até você medir. No teste no carro (detalhes mais abaixo), com um leitor OBD gravando o que a ECU enxergava ao mesmo tempo em que o módulo mandava a pressão real, a ECU via 7% a 8% menos pressão do que existia de fato nas faixas de maior intervenção do mapa.

O app original 🔗

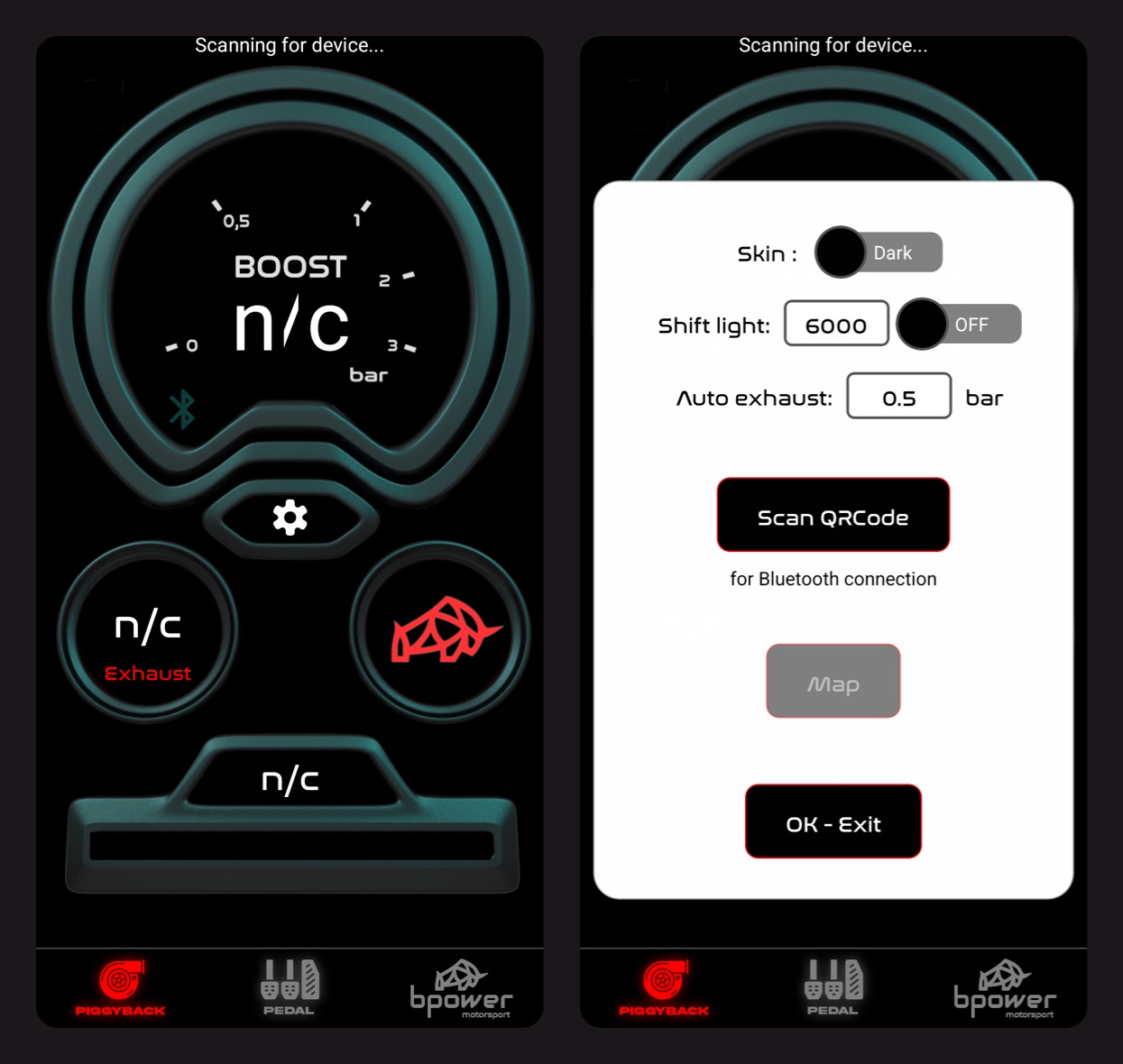

O app original é um app React Native. Visualmente ele lembra um painel de carro: mostrador grande de boost, um botão de “Exhaust”, um de “Pedal” e uma barra embaixo.

Olhando com calma, os problemas aparecem:

• Antes de conectar, tudo é n/c. Não existe nenhuma informação de em que etapa a conexão está
• Os controles de Pedal e Exhaust são só interface. Nenhum comando Bluetooth é enviado quando você mexe neles
• Se você desliga e liga o Bluetooth do celular, o app não reconecta. Ele inicia o scan com o rádio desligado e não tenta de novo
• O nível de potência 0 aparece como Eco, o que gera confusão de verdade (já chego nisso)

Nada disso impede o módulo de funcionar. Mas tudo isso atrapalha quem está dirigindo.

Duas fontes de verdade 🔗

Engenharia reversa de protocolo fica muito mais fácil quando você tem duas fontes que se confirmam.

Fonte 1: o código. Em apps React Native com Hermes, o JavaScript não vai em texto puro dentro do APK. Ele vai compilado em bytecode Hermes no arquivo index.android.bundle. Com o hermes-dec dá para decompilar esse bytecode em algo legível.

Toda a lógica de comunicação estava concentrada em uma única tela, a ModuloScreen: scan, conexão, handshake, polling, escrita do mapa. O código mostra o que o app pretende fazer.

Fonte 2: o tráfego. O Android tem uma opção de desenvolvedor chamada log de espionagem HCI do Bluetooth. Com ela ligada, o sistema grava cada pacote que passa pela controladora Bluetooth em um arquivo btsnoop_hci.log.

Junto com o logcat do app, isso mostra o que realmente acontece no ar: cada escrita, cada notificação, com timestamp.

Um script em Python decodifica esse log e extrai só o que interessa: as escritas na característica do módulo e as notificações que voltam.

Cruzar as duas fontes foi o que destravou tudo. O código explica a intenção. A captura mostra a realidade, incluindo o que o código não trata.

O protocolo, byte a byte 🔗

O módulo é um BLE-UART transparente, do tipo HM-10: um serviço FFE0 com uma característica FFE1, por onde passam escritas e notificações.

O app pede MTU de 247 bytes. O módulo aceita 23. Na prática, cada escrita ou notificação carrega no máximo 20 bytes de dados.

O QR code colado no módulo traz tudo o que o app precisa para encontrá-lo e parear: o MAC, o PIN de pareamento e um multiplicador de calibração do sensor.

Os comandos são letras ASCII:

Agora vem a parte curiosa: as respostas não têm cabeçalho.

Não existe um byte dizendo “isto é a resposta do R”. O app original guarda um modo global com o último comando enviado e interpreta a próxima notificação de acordo com ele.

Isso significa que só pode existir um comando em voo por vez. E que uma notificação atrasada pode ser lida como resposta do comando errado.

O pacote de tempo real é um bom exemplo. Esta é uma resposta real do R, capturada com o motor em marcha lenta:

100 CE 02 8B 00 C6 FB 43 8B
2└─┬─┘ └─┬─┘ ├┘ └────┬────┘
3 boost  rpm  │    CRC-32 (little-endian) dos 5 bytes anteriores
4 = 206 = 651 status

Pressão bruta 206, 651 rpm, status 0. Os quatro bytes finais são um CRC-32 dos cinco primeiros.

Na captura, 505 de 505 pacotes tinham CRC válido. Ainda assim, o app novo valida todos e descarta o que não bate:

 1static RealtimeSample? tryParse(List<int> bytes, {required int fwNumber}) {
 2  final len = lengthFor(fwNumber);
 3  if (bytes.length != len) return null;
 4  final payloadLen = len - 4;
 5  if (Crc32.compute(bytes, 0, payloadLen) != crc32FromLe(bytes, payloadLen)) {
 6    return null;
 7  }
 8  return RealtimeSample(
 9    rawBoost: (bytes[0] << 8) | bytes[1],
10    rpm: (bytes[2] << 8) | bytes[3],
11    status: payloadLen == 5 ? bytes[4] : 0,
12  );
13}

O valor bruto vira pressão com o multiplicador do QR code, e o boost exibido é essa pressão absoluta menos a pressão atmosférica.

O mapa e o quebra-cabeça do CRC 🔗

O “mapa” é um binário que o app baixa do servidor do fabricante usando o serial do módulo. São 991 bytes com um layout bem definido:

O detalhe que fez tudo se encaixar: os últimos 195 bytes do mapa são exatamente o que o comando E devolve. E o nível de potência mora no nibble alto do byte 797.

Isso cria um problema interessante. Quando você troca a potência, o módulo altera o byte 797, e o CRC do mapa gravado muda. Como saber, então, se o mapa do módulo é o mesmo do servidor?

O app original resolve com força bruta: para cada nível de 0 a 10, ele altera o byte 797 na cópia do servidor, calcula o CRC-32 e compara com o que o comando T devolveu. Se algum bater, o mapa é o mesmo e você ainda descobre em qual nível ele está.

Se nenhum bater, aparece o famoso “Novo mapa online!”.

O envio do mapa também é todo cronometrado: anuncia o CRC (P), sinaliza o início (Z), manda 50 escritas de 20 bytes (cerca de 3,3 s com MTU 23), confere o CRC com T e só então manda gravar na flash (B). O módulo não responde ao B, então o app simplesmente espera 4 segundos.

Os desafios que não estavam no código 🔗

Algumas coisas só apareceram com o módulo de verdade, dentro do carro.

O E que não responde de primeira. Nas capturas, o primeiro pedido de configuração da conexão ficou sem resposta. O app original já tinha um retry para isso (“GetConfig - no response”). O novo reproduz o mesmo comportamento, porque o firmware claramente depende dele.

Notificações fora de hora. Às vezes chegam notificações cheias de FF depois que a resposta já foi montada. No modelo sem cabeçalho, isso pode virar dado errado. O app novo descarta qualquer notificação que chegue fora de um comando em andamento.

Pareamento com PIN. No Android, o PIN do QR code precisa ser entregue ao sistema durante o pareamento, sem o usuário digitar nada. Isso exigiu um BroadcastReceiver nativo respondendo ao pedido de bond. No iOS não existe essa API: o app mostra o PIN e o usuário digita no alerta do sistema.

O boost fantasma. Com o motor desligado, o app mostrava entre 0,03 e 0,09 bar de boost.

A fórmula original calcula a pressão atmosférica pela altitude do GPS. O problema é que o sensor do módulo lê um pouco acima disso. No teste, o sensor do módulo marcou 95,7 kPa com o motor parado, contra 93,0 kPa do barômetro da ECU: 2,7 kPa de diferença, a mesma ordem de grandeza do boost fantasma.

A solução foi um zero automático: com o motor parado, o app aprende o offset entre o sensor e o GPS (mediana das amostras com rpm 0) e corrige a referência. Como o que se aprende é o offset e não a pressão absoluta, a correção continua valendo quando o carro sobe ou desce a serra.

O nível que não era Eco. Durante os testes, o módulo estava no nível 0, e a tela dizia Eco, como no app original. Resultado: puxadas que pareciam ter sido feitas no Eco tinham sido feitas em outro nível. Hoje o nível 0 aparece como “Nível 0”. Parece detalhe, mas foi o tipo de detalhe que invalida uma bateria inteira de testes.

O famoso erro 133. O Android às vezes recusa a conexão Bluetooth com o código genérico 133. O app novo tenta de novo sozinho a cada segundo e, em vez de piscar a mensagem por um segundo, mantém a última falha visível no banner até conectar.

A arquitetura do app novo 🔗

O app novo é Flutter, para Android e iOS, com uma regra clara: o protocolo não sabe que existe Bluetooth.

1lib/protocol/   Dart puro: CRC-32, QR code, comandos, respostas,
2                layout do mapa, pressão atmosférica e boost
3lib/services/   BleLink        → scan, conexão, pareamento, MTU, notify
4                ModuleSession  → um comando em voo, acumulação, retry
5                ModuleController → handshake, polling, watchdog, reconexão
6lib/pages/      Interface

A camada protocol tem cerca de 600 linhas e nenhuma dependência de Flutter. Ela é testada com vetores reais tirados das capturas: o mapa de verdade, os pacotes R de verdade, os pacotes de troca de potência de verdade.

A ModuleSession reproduz o modelo de modos do app original, mas de forma explícita: um comando por vez, notificações acumuladas até o tamanho esperado e qualquer coisa fora de hora descartada. Ela é testada com um transporte falso, sem precisar de módulo.

O ModuleController cuida do ciclo de vida: handshake, polling a cada 150 ms, um watchdog que considera a comunicação perdida após 5 s sem notificação, reconexão automática e pausa do polling quando o app vai para o background.

No total, são 76 testes automatizados.

Validando dentro do carro 🔗

Teste unitário prova que o código segue o protocolo. Não prova que o carro anda diferente.

Para isso, montei um ferramental em Python que, a cada “bateria” (uma marcha e um nível de potência):

• Puxa um bugreport do celular via adb, com o log HCI e o log do app
• Recorta só a janela daquela bateria
• Junta com os dados de um leitor OBD (ELM327) gravando rpm, MAP e pressão barométrica da ECU
• Detecta as puxadas, agrupa pelo nível lido do módulo (não pelo rótulo que eu dei) e compara

Um trecho do relatório da 3ª marcha, só com puxadas completas (de 3000 para 5000+ rpm):

A amostra é pequena e ainda não permite comparar os níveis entre si com confiança. Mas ela confirma o mecanismo: a ECU vê de 7% a 8% menos pressão do que a real, e essa redução parece crescer um pouco com o nível.

Foi também esse ferramental que pegou o caso do “Nível 0 mostrado como Eco”.

A nova interface 🔗

A nova interface nasceu de um protótipo interativo e foi implementada em Flutter com uma ideia simples: mostrar o que está acontecendo e esconder o que não existe.

• Boost e rotação lado a lado, com pico de boost e a faixa de corte marcada em vermelho no conta-giros
• Shift light: uma fita de LEDs que acende de verde para âmbar e vermelho antes do corte e pisca no corte
• Gráfico dos últimos 6 segundos de boost e rpm
• Potência com Eco, Stock, Sport e Race. Cada troca é uma escrita no módulo, então ela só é enviada quando você solta o controle
• Status da conexão sempre visível: procurando, conectando, conectado, e a última falha, se houver
• Detalhes do mapa com as tabelas decodificadas e a célula em uso destacada em tempo real
• Diagnóstico com o log ao vivo, filtrado por camada (Bluetooth, sessão, módulo, mapa)

Pedal e Exhaust saíram, porque nunca fizeram nada. O shift light e a faixa de corte, que no original ficavam escondidos num modal de configurações, ganharam uma tela própria.

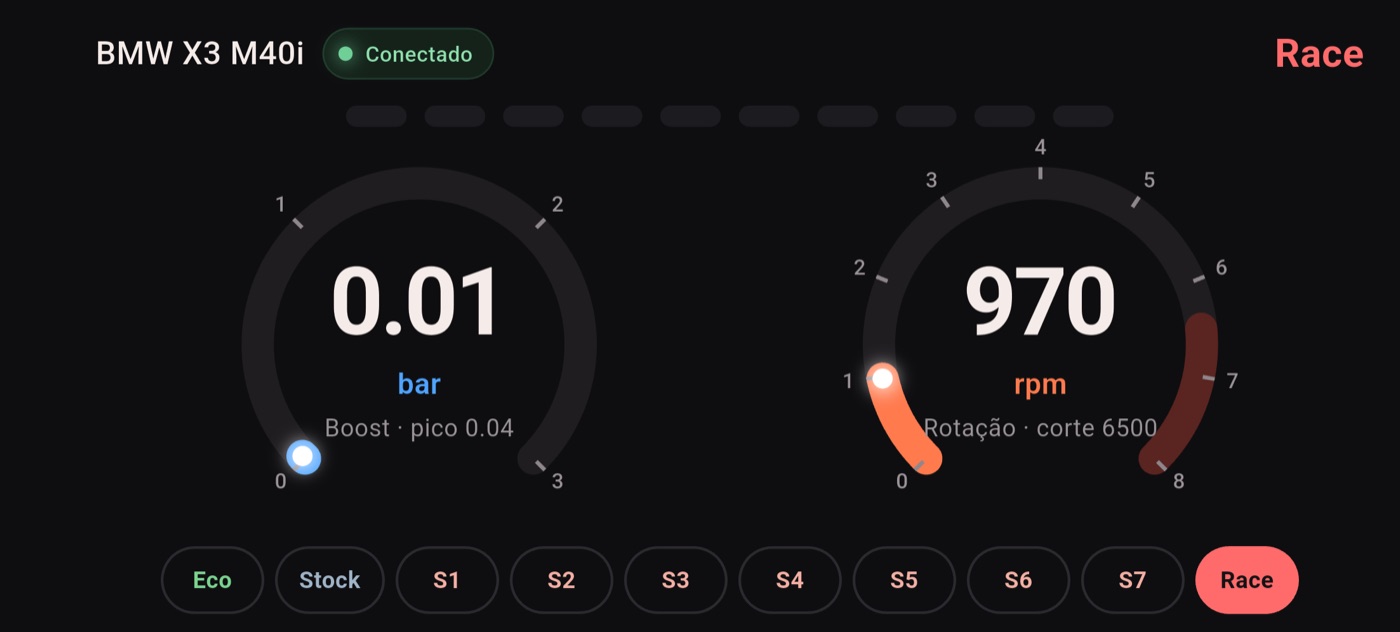

Virando o celular, a tela vira um painel só com os mostradores e atalhos para todos os níveis:

Ganhos em estabilidade e performance 🔗

Comparando só o que está documentado nas capturas e no código do app original:

E a performance?

Aqui vale ser honesto: o gargalo é o módulo, não o app. Com MTU de 23 bytes e intervalo de conexão de 30 ms, a ida e volta de um R leva em torno de 50 ms e o polling roda a cerca de 6 leituras por segundo. Gravar um mapa leva uns 3,3 s só de transferência, mais os 4 s que o firmware exige para gravar na flash.

O app novo segue esses tempos de propósito. O firmware foi feito para o ritmo do app original, e acelerar além disso é pedir para perder pacote.

O ganho está em outro lugar:

• O código Dart roda compilado AOT para nativo, em vez de bytecode Hermes interpretado
• O boost exibido passa por uma média exponencial de ~0,3 s. O número para de “dançar” com a pulsação do coletor, sem atrasar a leitura
• Os mostradores animam entre amostras, então 6 leituras por segundo parecem um ponteiro contínuo
• Nenhuma leitura chega na tela sem passar pelo CRC, e notificações fora de hora são descartadas em vez de interpretadas
• 76 testes automatizados, alimentados com dados reais das capturas, rodam a cada mudança

Performance aqui não é fazer mais rápido. É fazer previsível.

Conclusão 🔗

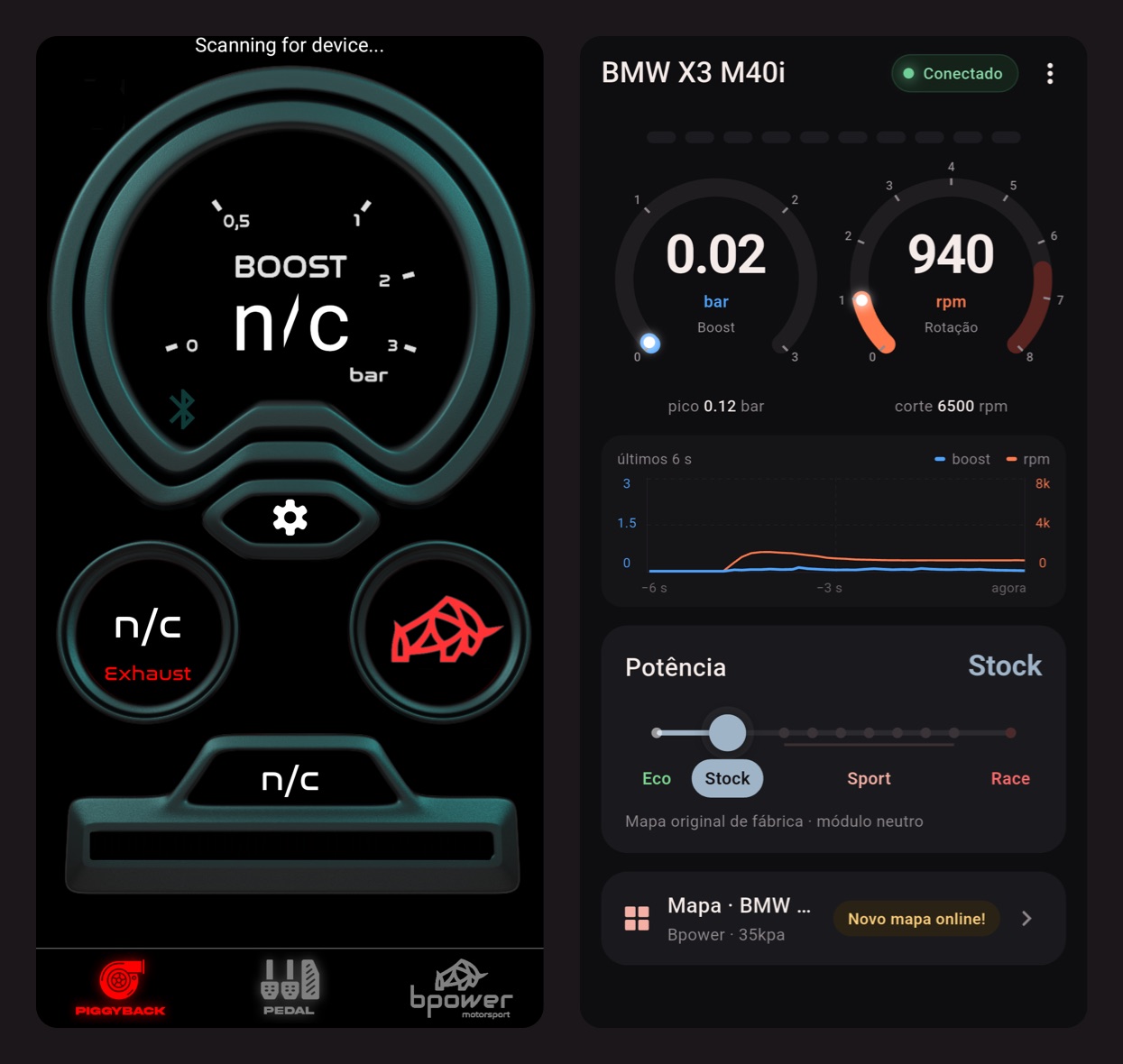

Este projeto começou com uma irritação simples: um app que mostrava n/c e botões que não faziam nada.

Terminou com um protocolo documentado byte a byte, um app que valida cada pacote, um ferramental para medir o efeito real de cada nível de potência no carro e a descoberta de como o módulo realmente funciona.

Algumas lições que valem para qualquer engenharia reversa:

• Cruze fontes. O código diz o que o software pretende fazer. O tráfego diz o que acontece. Os bugs moram na diferença
• Teste com dados reais. Os vetores das capturas viraram testes, e cada regressão aparece antes de chegar ao carro
• Respeite os tempos do hardware. Firmware embarcado raramente perdoa pressa
• Meça no mundo real. O “Nível 0 mostrado como Eco” passaria despercebido em qualquer teste de mesa

Ainda há trabalho: o erro 133 do Android aparece mais do que eu gostaria, e a amostra de puxadas precisa crescer antes de qualquer conclusão sobre qual nível rende mais.

Mas o carro agora tem um app à altura dele.

Uma nota sobre engenharia reversa: todo o trabalho foi feito no meu próprio módulo, para interoperabilidade com um app próprio. Não houve contorno de nenhuma proteção, e identificadores do módulo e endereços do fabricante foram omitidos deste texto de propósito.
